Климатические испытания

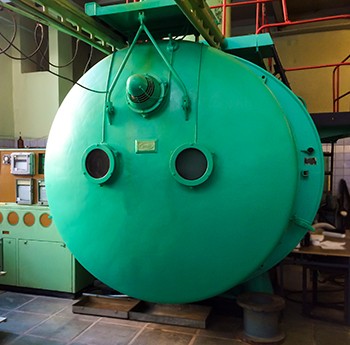

Климатические испытания - камера

Климатические испытания проводятся с целью подтверждения соответствия оборудования указанному климатическому исполнению, параметры которого определены в ГОСТ 15150-69, ТУ производителя или других документах, содержащих перечень требований к изделию. Проверяется способность оборудования сохранять рабочие характеристики, а также внешний вид под влиянием климатических факторов и (или) после их окончания.

Компания «Атомсейсмопроект» проводит «Под ключ» весь спектр климатических испытаний технологического оборудования на воздействие:

  • повышенных температур
  • пониженных температур
  • влажности
  • дождя
  • пыли
  • соляного тумана
  • плесневых грибов
  • солнечного излучения
  • пониженного атмосферного давления
  • инея с последующим его оттаиванием

Протоколы климатических испытаний оформляются исходя из действующих нормативов и требований:

  • ГОСТ – для обычных промышленных объектов;
  • ГОСТ Р – для объектов Российского морского регистра судоходства;
  • ГОСТ РВ – для объектов Министерства обороны (СДС «Военный Регистр»);
  • РД, ГОСТ, НП – для объектов атомных станций;
  • ТТ и СТО Газпром – для объектов Транснефти и Газпрома соответственно;
  • СТО – для РОССЕТИ и ФСК ЕЭС;
  • ОИТ – на оборудование для пунктов хранения ядерных отходов, источников радиации, ядерных установок.

Примеры климатических испытаний:

Климатические испытания токопровода

Комплексные испытания НКУ - климатические и механические испытания

Массогабаритные характеристики испытуемых изделий:

Габариты (Ш × В × Г): до 1600 мм × 1600 мм × 3100 мм

Масса: до 3 тонн

Технические характеристики оборудования лаборатории климатических испытаний:

Наименование оборудования Технические характеристики
Климатическая камера От -70°С до +125°С
влажность от 20% до 100%
Камера тепла до +125°С
Термобарокамера от -70°С до +80°С (на термостабилизированной плите)
вакуум 5*10-6 мм.рт.ст.
Камера термоциклирования от -65°С до +150°С
Камера соляного тумана от +20°С до +70°С
водность 0,1 ...0,3 мл/час
Камера солнечного излучения от +20°С до +70°С
интегральная поверхностная плотность потока излучения 1120 Вт/м кв.
Камера пыли от +20°С до +60°С
скорость воздушного потока 0,5...20м/с
Камера дождя интенсивность дождя до 5 мм/мин

Методы проведения климатических испытаний

Несмотря на то, что в реальных условиях работы оборудование подвергается воздействию ряда климатических факторов одновременно, в лаборатории оно испытывается методом воздействия только одного или нескольких факторов раздельно. Это связано с крайней дороговизной, а в ряде случаев – и с невозможностью полной имитации совокупности факторов в лаборатории. Выбранные методы и составленная программа испытаний должны наиболее полно сымитировать самые тяжелые из возможных условий работы оборудования.

Отдельные элементы аппаратуры могут испытываться раздельно и по разным программам. Это необходимо при нахождении составных частей оборудования во время работы в разных условиях. В этом случае на них влияют различные климатические факторы, что и требуется учесть во время выполнения теста.

Обычно климатические испытания проводятся после механических испытаний. Это связано с тем, что при механических воздействиях появляются трещины, зазоры и другие повреждения, усиливающие негативное влияние климатических факторов. Деструктивное влияние самих климатических факторов также обуславливается последовательностью их проведения. Время воздействия климатических факторов, последовательность, периодичность замеров во время тестов и многие другие параметры - определяются выбранной методикой по нормативам ГОСТ и техническими условиями производителя.

Как связаны отказ аппаратуры и климатические факторы.

Выпуск некачественной аппаратуры на рынок сопряжен с возможными потерями. Чтобы избежать этого требуется обязательно контролировать качество производимых на предприятии изделий.

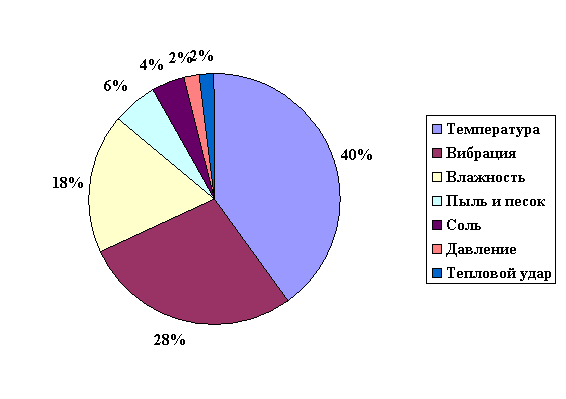

Сбои в работе оборудования часто происходят из-за влияния климатических факторов. Согласно отчету компании Hughes Aircraft Co, связь между внешними воздействующими факторами и нарушениями работоспособности аппаратуры можно представить в виде диаграммы:

Исходя из приведенной диаграммы, аппаратура отказывает из-за влияния климатических факторов в 70% случаев. Испытания на воздействие этих факторов необходимы для получения гарантированно качественных изделий. На них приходится до половины от всего объема испытаний, которые проводятся на предприятиях.

Проведение климатических испытаний устройств – не только обязательный этап разработки. Технологические испытания требуются для выявления неисправностей и "слабых мест" оборудования во время отладки серийного производства, а также могут производиться периодически для подтверждения стабильности в работе.
