Испытания на удар: ударопрочность и удароустройчивость

сейсмический удар

Компания «Атомсейсмопроект» проводит испытания на удары по ГОСТ 30630.0.0-99, ГОСТ Р 51371-99ГОСТ 16962.2-90ГОСТ 20.57.406-81, ГОСТ РВ 20.57.305-98.

Цель испытаний - проверить способность изделия противостоять разрушающему воздействию механических ударов и сохранять после этого воздействия значения параметров в пределах, указанных в стандартах, технических условиях на изделия и программе испытания, а также (если указано в стандартах, ТУ на изделия и программе испытаний) выполнять функции или не допускать ложных срабатываний в процессе воздействия ударов.

Виды испытаний:

  • испытание 104 на ударную прочность (удары многократного действия);
  • испытание 105 на ударную устойчивость (удары многократного действия);
  • испытание 106 на воздействие одиночных ударов.

Технические характеристики оборудования лаборатории механических испытаний:

  • ударное ускорение до 5 000 м/с2 (500g);
  • длительность импульса до 20 мс.

Массогабаритные характеристики испытуемых образцов:

  • Масса: до 10 тонн;
  • Габариты: до 2500мм x 2500мм x 4000мм (Ш x В x Г).

Испытания на ударную прочность и ударную устойчивость (104, 105 по ГОСТ Р 51371-99)

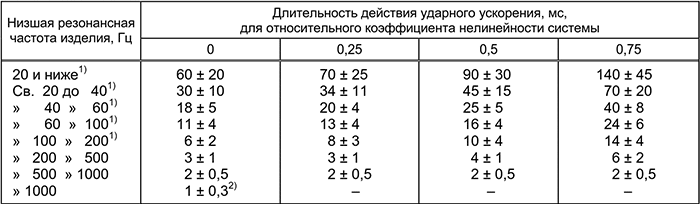

Таблица 2
seism udar 2
  • испытание проводят путем воздействия механическими ударами многократного действия в каждом из трех взаимно перпендикулярных направлений по отношению к изделию;
  • общее число ударов поровну распределяется между направлениями, частота следования ударов – 40 – 120 в минуту;
  • значение пикового ударного ускорения и общее число ударов для испытаний на ударную прочность должно соответствовать указанному в таблице 1;
  • общее число ударов для испытания на ударную устойчивость - 60 (20 ударов в каждом из трех направлений);
  • при совмещении испытания на ударную устойчивость с испытанием на ударную прочность число ударов должно соответствовать указанному в таблице 1, а контроль параметров изделий проводят в конце испытания на ударную прочность при воздействии не менее 20 ударов для каждого направления воздействия;
  • длительность действия ударного ускорения при испытаниях должна соответствовать указанной в таблице 2, но не превышать максимальную длительность действия ударного ускорения в соответствии с техническими требованиями на изделие:

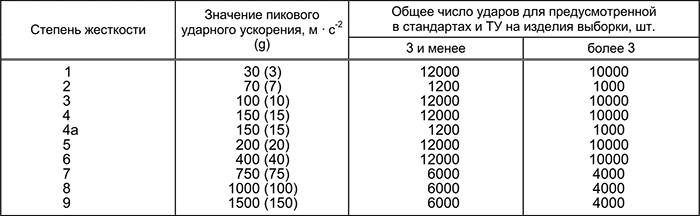

    Таблица 1
    Испытания на удар

Испытания на воздействие одиночных ударов (106)

  • испытания проводят путем воздействия механических ударов одиночного действия - поочередно в каждом из трех взаимно перпендикулярных направлений по отношению к изделию;
  • в каждом направлении производят три удара (9 ударов для 3х направлений);
  • форму импульса ударного ускорения устанавливают в стандартах, ТУ на изделия и программе испытаний;
  • значения пикового ударного ускорения выбирают по таблице 3;
  • значения длительности действия ударного ускорения при полусинусоидальной форме импульса выбирают для степеней жесткости: 1 – 8 по таблице 4, 9 – 13 по таблице 5:

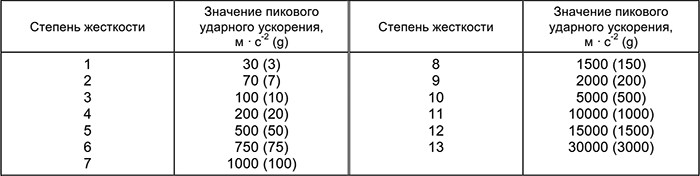

    Таблица 3
    сейсмический удар таблица 1
    Таблица 4
    seism udar 2

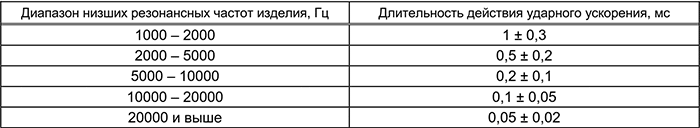

    Таблица 5
    seism udar 3

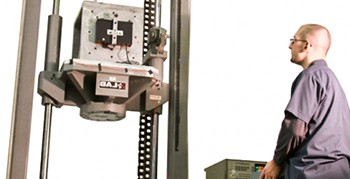

Современные стенды ударного типа дают возможность произвести:

  • анализ показателей стойкости оборудования и сооружений перед одиночными ударами разной силы;
  • определение уровня устойчивости перед многократным воздействием ударного типа на объекты разного типа и габаритов;
  • объективную оценку общей ударопрочности элемента в условиях, максимально приближенных к реальной эксплуатации.

Процедура измерения показателей ударной устойчивости происходит в несколько этапов:

  • производится анализ технической документации на изделие, разрабатывается методика испытаний с учетом требований ГОСТов;
  • объект устанавливают на специальный ударный стенд и тщательно закрепляют;
  • с помощью механического типа действия стенд производит одиночный или многократные удары по конструкции или оборудованию;
  • после проведения серии разных по длительности, силе и периодичности ударов, объект изучается на работоспособность и визуальные изменения;
  • все данные тщательно изучаются и фиксируются в отдельных протоколах и отчетах.

Вы можете обратиться в «Атомсейсмопроект», чтобы получить подробную консультацию касательно проведения различных испытаний. Позвоните по телефону +7 (499) 340-83-43 или отправьте заявку, чтобы заказать услуги по выгодной цене.
