Выполнены расчеты прочности и сейсмостойкости вентиляторов «Радивей»

Компанией Атомсейсмопроект выполнены расчеты прочности и сейсмостойкости вентиляторов Радивей, разработанных и изготовленных компанией ООО «ИННОВЕНТ».

Вентиляторы типа Радивей являются типовыми вентиляторами радиального типа и широко применяются на атомных станциях для вентиляции и очистки воздуха загрязненных помещений, относятся к оборудованию I категории сейсмостойкости и к системам, важным для ядерной и радиационной безопасности.

В качестве типопредставителей для расчетной оценки сейсмостойкости выбирались вентиляторы Радивей с наихудшими параметрами с точки зрения воспринимаемых нагрузок от сейсмических воздействий (наибольшая мощность двигателя, наихудшее исполнение опорных конструкций и т.д.).

Рассматривались варианты установки и монтажа вентиляторов на различные типы виброизоляторов (каучуковые ВР и пружинные ДО).

В ходе выполнения расчетов была проведена оценка:

• прочности корпуса, опорной рамы, станины изделий вентиляторов;
• прочности элементов креплений вентиляторов к фундаменту;
• прочности болтов крепления электродвигателя к станине вентиляторов;
• прочности рабочего колеса вентиляторов.

При расчетах учитывались нагрузки от сейсмических воздействий, инерционные и аэродинамические нагрузки от вращения рабочего колеса, статические нагрузки от собственного веса.

Слабыми местами в конструкции вентиляторов по результатам проведенных расчетов оказались виброизоляторы и опорные рамы:

1. Осадка штатных пружинных виброизоляторов ДО по результатам расчетов превышала максимально возможную.
2. Полученные значения усилий, действующих на штатные виброизоляторы ВР, оказались выше предельно допускаемых.
3. Напряжения в опорной раме и станине вентиляторов наибольших типоразмеров превысили допускаемые.

По результатам проведенных расчетов совместно с производителем вентиляторов были разработаны мероприятия по повышению их сейсмостойкости:

• для вентиляторов наибольших размеров были подобраны профили для изготовления опорной рамы и станины.
• для всех рассмотренных вентиляторов разработаны рекомендации по выбору виброизоляторов и их количеству.

Разработанные мероприятия не потребовали внесения существенных доработок и изменений конструкции вентиляторов и их реализация не потребовала больших экономических затрат и разработки сложных технических решений.

По результатам совместной эффективной работы с ООО "ИННОВЕНТ" принято решение о дальнейшем сотрудничестве по разработке сейсмостойких конструкций вентиляторов и других типов изделий, применяемых на атомных станциях.

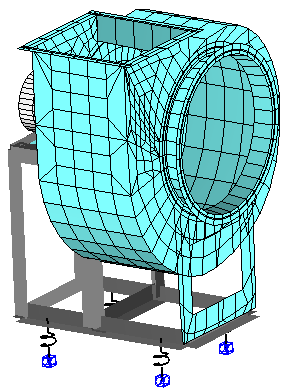

• Расчетная модель вентилятора

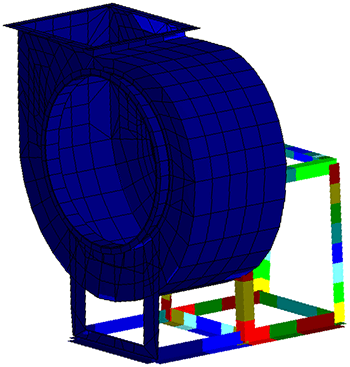

• Приведенные напряжения в корпусных элементах и станине изделия
