Климатические испытания токопровода

Компанией «Атомсейсмопроект» проведены испытания токопровода типа ТПЛА-10-3150-161 УХЛ1 с покрытием Line-X XS-152, на номинальное напряжение 10 кВ, номинальный ток 3150 А, ток электро-динамической стойкости 161 кА, климатического исполнения УХЛ, категории размещения, разработчик и изготовитель – ООО «РТК-ЭЛЕКТРО-М»

Испытания изделия на воздействия климатических факторов внешней среды проводились по программе, согласованной с заказчиком в следующем объеме и последовательности:

• испытание на воздействие изменения температуры среды, в соответствии с ГОСТ 20.57.406-81, п. 2.20 (метод 205-2).;
• испытание на воздействие верхнего рабочего значения температуры среды при эксплуатации в соответствии с ГОСТ 16962.1-89, п. 2.1 (метод 201-1.1);
• испытание на воздействие нижнего рабочего значения температуры среды при эксплуатации, в соответствии с ГОСТ 20.57.406-81, п. 2.18 (метод 203-1);
• испытание на воздействие влажности воздуха (длительное) в соответствии с ГОСТ 16962.1-89, п. 2.4 (метод 207-1).

При проведении внешнего осмотра изделия после испытаний на воздействия климатических факторов внешней среды растрескиваний и размягчений изоляционных деталей и лакокрасочных покрытий, коррозии металлических поверхностей не обнаружено.

Вывод: токопроводы с литой изоляцией типа ТПЛА-10-3150-161 УХЛ1 с покрытием Line-X XS-152 соответствуют требованиям стандарта ОАО «ФСК ЕЭС» СТО 56947007-29.120.60.106-2011 п. 7, климатическому исполнению УХЛ, категории размещения 1 по ГОСТ 15150-69 п.п. 3.2 и 3.6 и техническим условиям ТУ 3414-002-66892460-2014 в части стойкости к воздействия климатических факторов внешней среды.

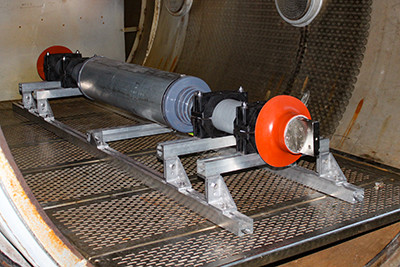

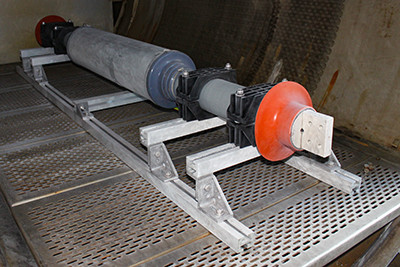

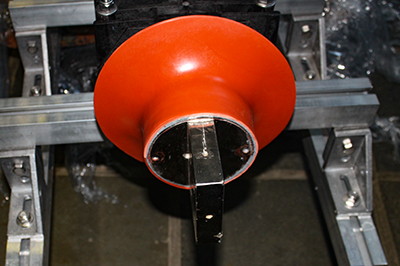

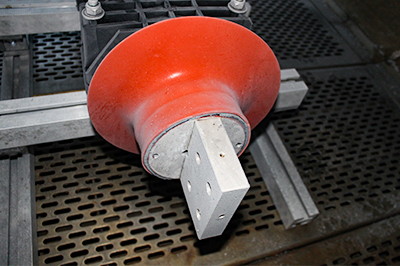

До испытаний	После испытаний
